一，结构件概况分析

结构件仿真特征分析

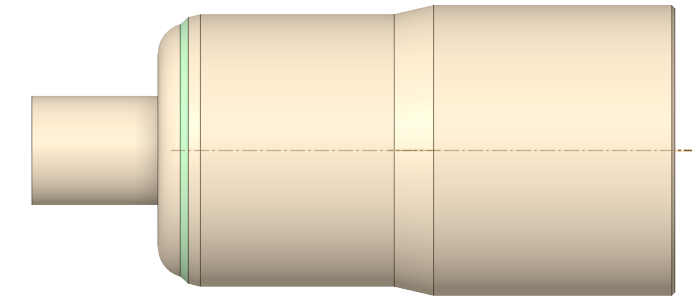

焊缝建模如上图所示：焊缝条数1条

采用热弹塑性法求解本案例，因为全面考虑了热力耦合。热弹塑性法能够综合考虑焊接过程中的几何非线性、材料非线性和状态非线性，包括显微组织转变与液固相转变对热力过程的影响。这使得该方法在研究移动热源作用下的瞬态温度场、热应力场与变形场方面具有优势。

结构件的焊接建模仿真目标

• 三维模型网格划分

• 焊接工艺便捷建模

• 高精高效仿真计算

• 变形及应力结果

三，InteWeld软件整体建模仿真流程总述

焊接接头建模仿真分析，整体结构件焊接建模仿真分析

网格数目约4万，最小网格精度1mm，核心算法对网格要求不是特别高，因此大大加快了前处理时间

结构件温度场动画：材料一

结构件温度场动画：材料二

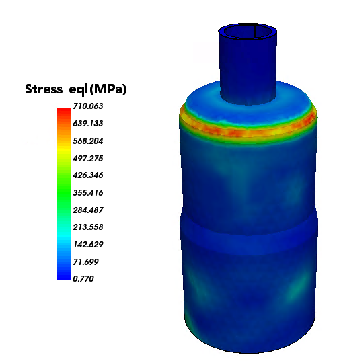

结构件应力场云图：材料一

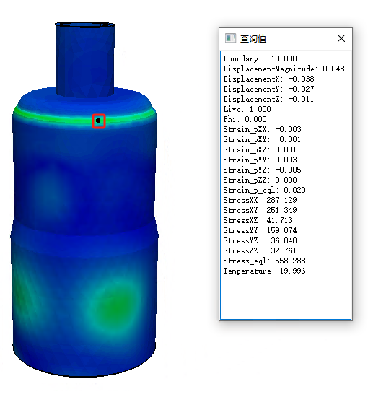

焊缝处变形为0.048mm

焊缝周围应力集中较为明显

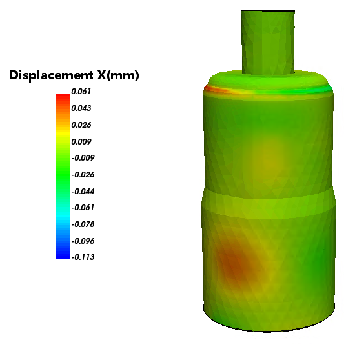

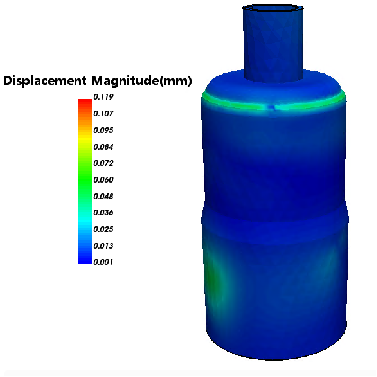

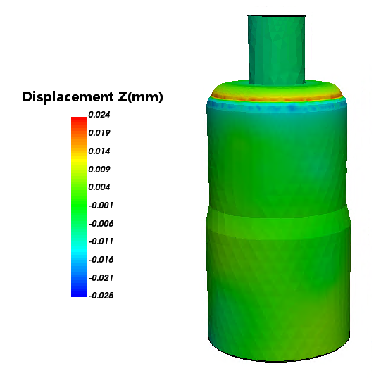

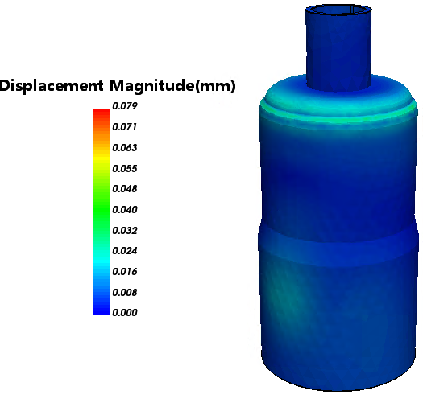

结构件变形云图：材料一

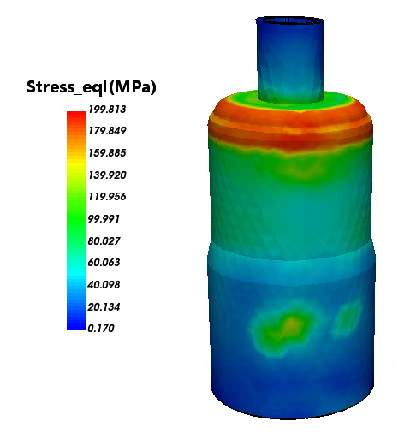

结构件应力场云图：材料二

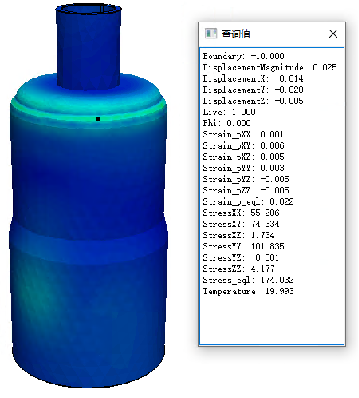

焊缝处变形为0.025mm

焊缝周围应力集中较为明显

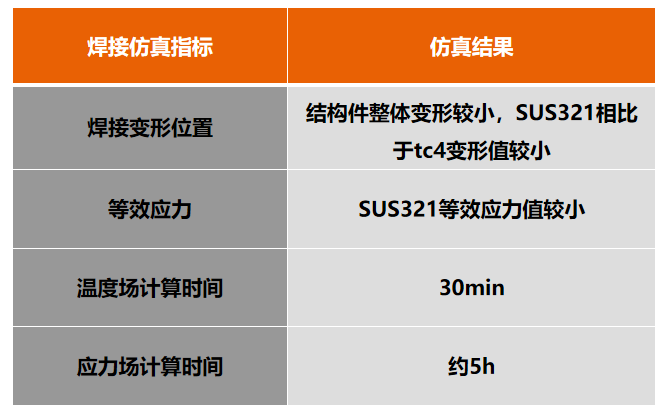

四，结构件焊接方案计算结果小结

如有任何工艺仿真方面的问题，欢迎您随时提问哦~
