一，结构件仿真特征分析

结构件仿真特征分析

有夹具:

无夹具:

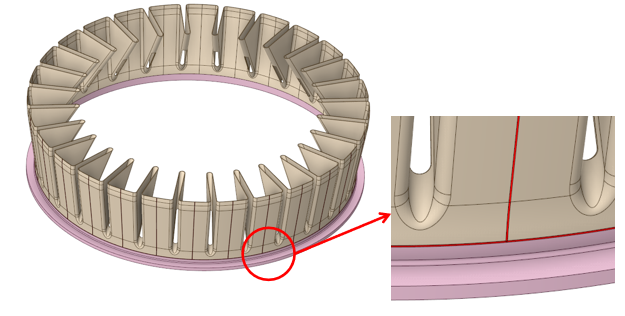

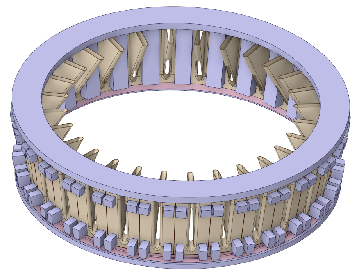

焊缝建模如上图所示：焊缝条数约28条，模型：蓝色为夹具、红色为焊缝

• 板厚较薄

• 焊缝截面多样

• 尺寸不规则

• 零件组成多

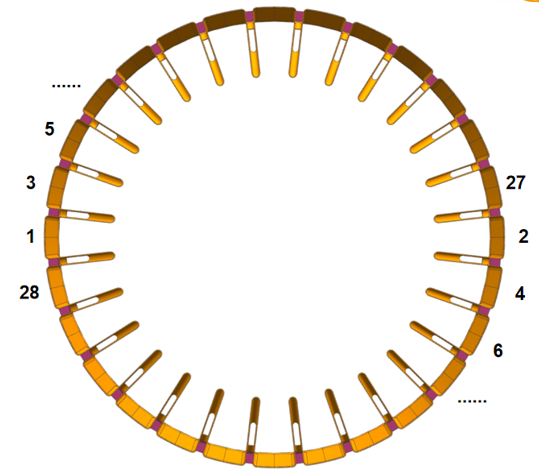

纵向焊缝顺序：先焊第一条（从大直径端向小直径端焊），再焊对向，再焊相邻焊缝，再焊相邻对向焊缝......，具体见以下示意图

环焊缝从任一点开始顺时针或逆时针焊一圈即可

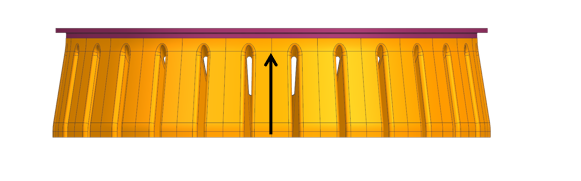

纵向焊缝焊接方向（从大直径端向小直径端焊）

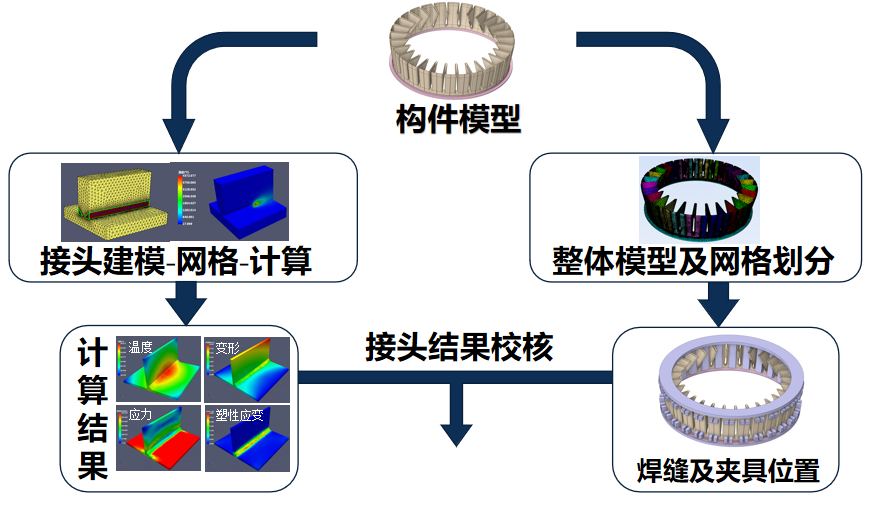

二，InteWeld软件整体建模仿真流程总述

三，焊接接头建模仿真分析

InteWeld软件焊接接头建模仿真流程

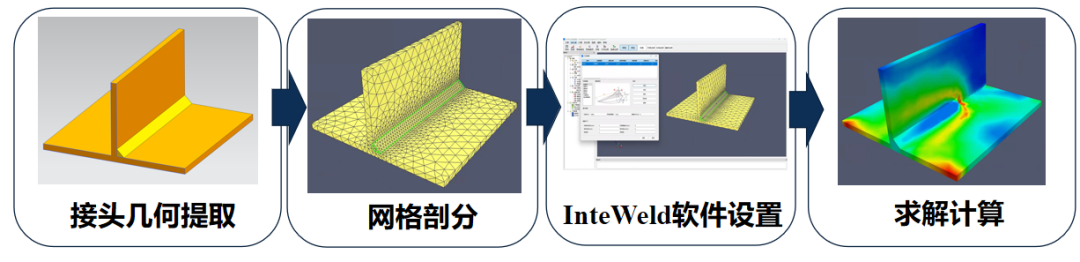

“四步走”焊接接头建模仿真流程

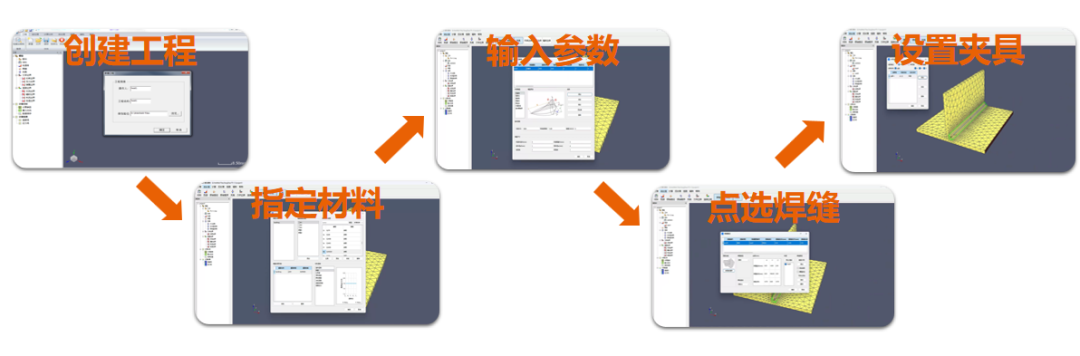

InteWeld软件焊接接头/焊接线热源模块设置操作流程

最多操作6个核心对话框，每个对话框最多仅需点击3次，嵌套操作逻辑最多2层，结构件部分接头建模（网格划分，工艺设置）结果

单个接头建模时间最短仅需5min

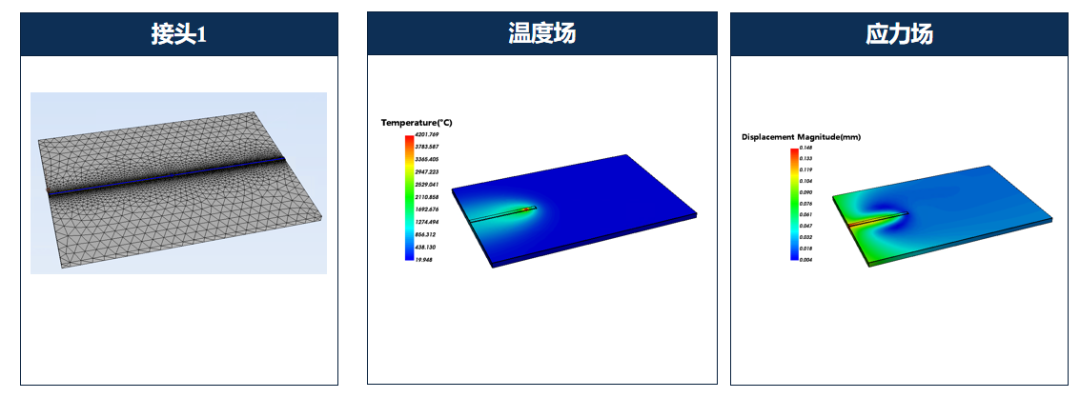

结构件部分接头仿真结果

第一步-第二步：变形量         ，第二步- 第三步 ：应变值

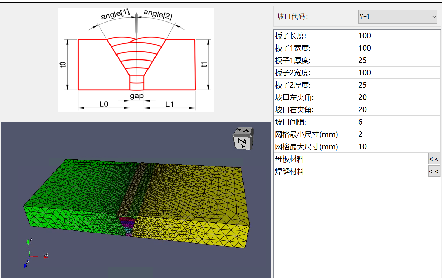

焊接接头网格自动建模

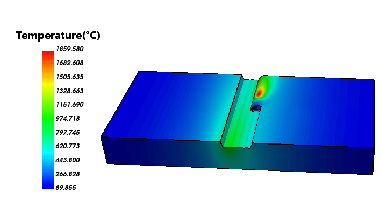

温度场云图

四，整体结构件焊接建模仿真分析

InteWeld软件整体结构件建模仿真流程

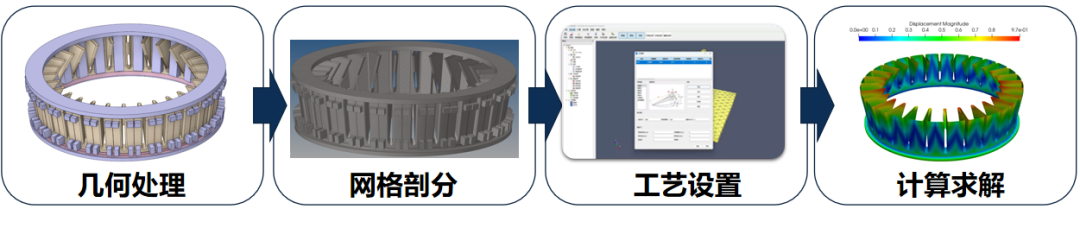

“四步走”仿真流程

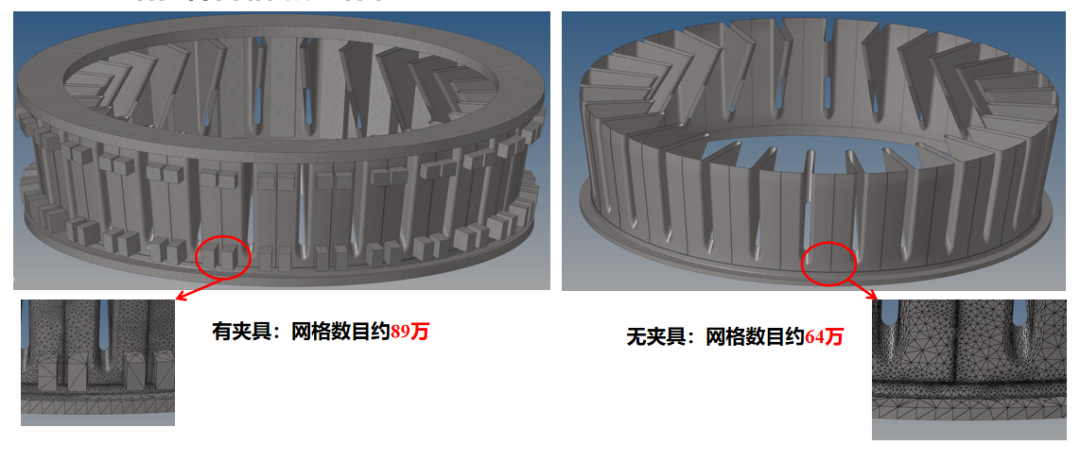

结构件网格划分结果

核心算法对网格要求不是特别高，因此大大加快了前处理时间

结构件焊接变形

结构件焊接变形

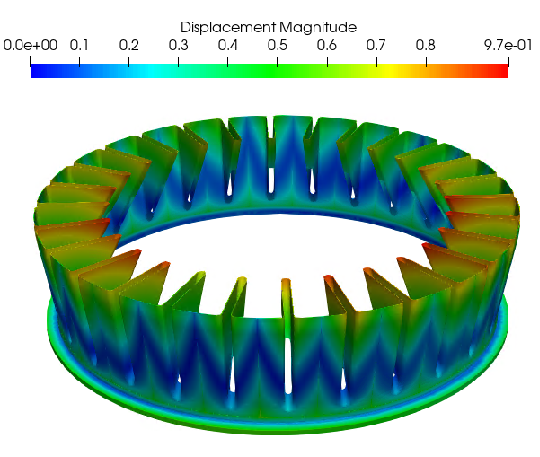

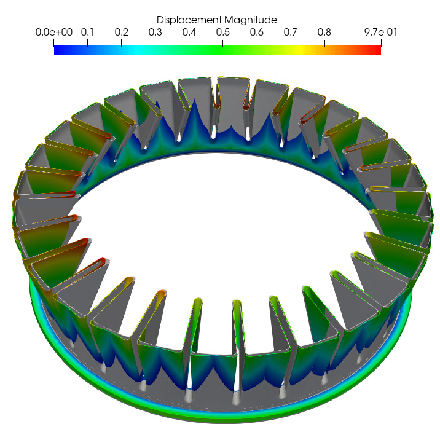

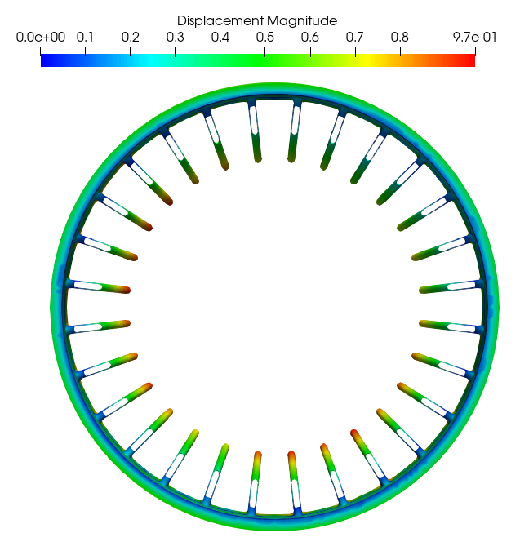

变形量云图

结构件焊接变形

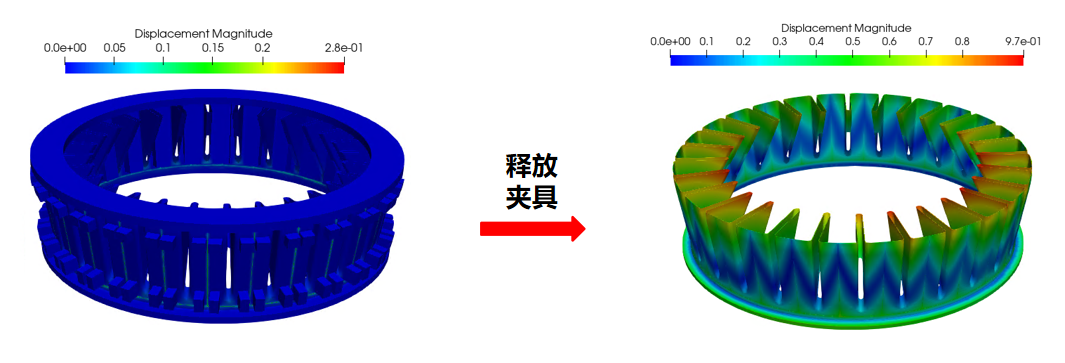

有夹具约束变形较小，释放夹具后由于残余应力冷却后发生塑性变形，从而释放应力

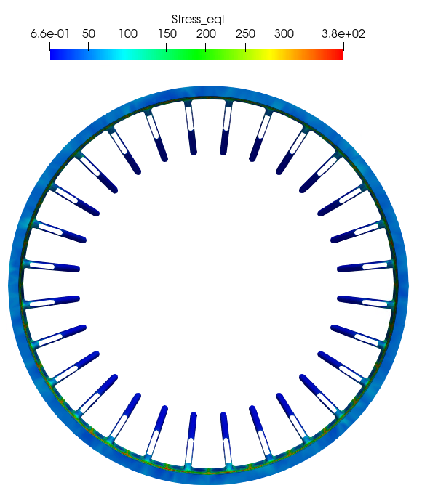

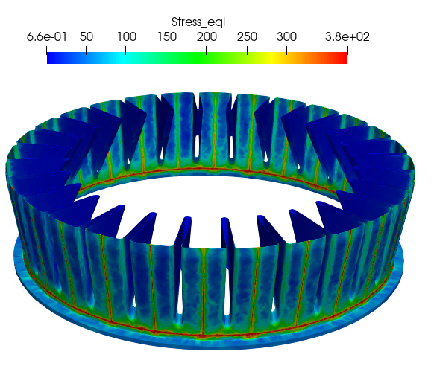

结构件等效应力值

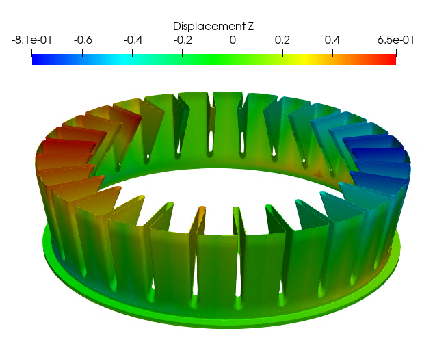

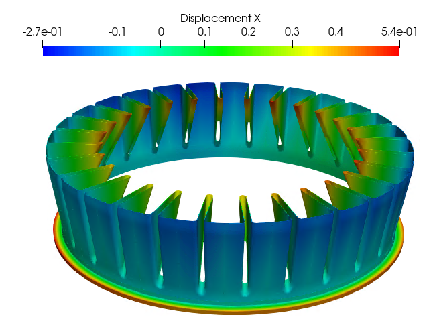

结构件焊接仿真变形趋势分析

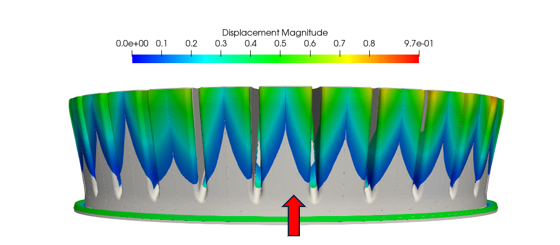

变形分析: 最大变形主要集中在结构件附近波浪状部

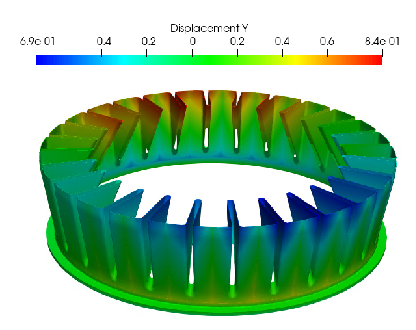

变形趋势：构件整体外扩，底部变形趋势向上

注：白色表面为原始模型表面，放大10倍结果

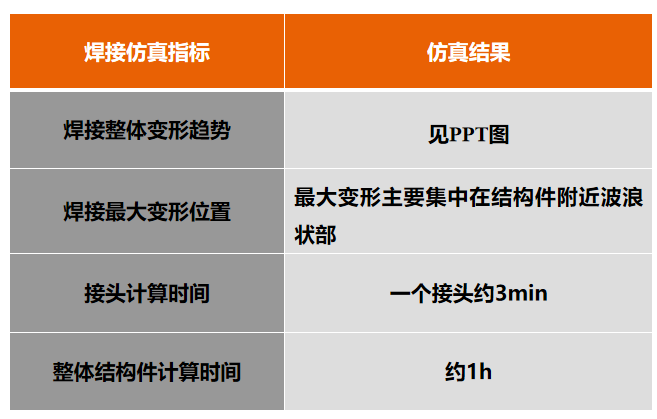

五，结构件焊接方案计算结果小结

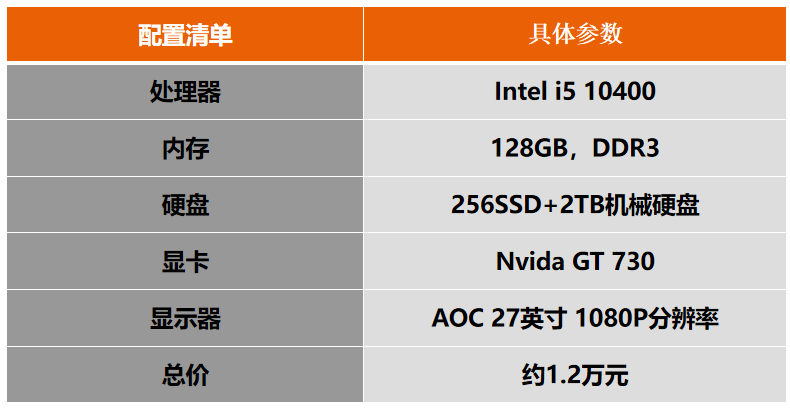

六，仿真分析所用机型配置列表

如有任何工艺仿真方面的问题，欢迎您随时提问哦~扫码填写以下表单，留下您的问题
